介紹Claxon平臺

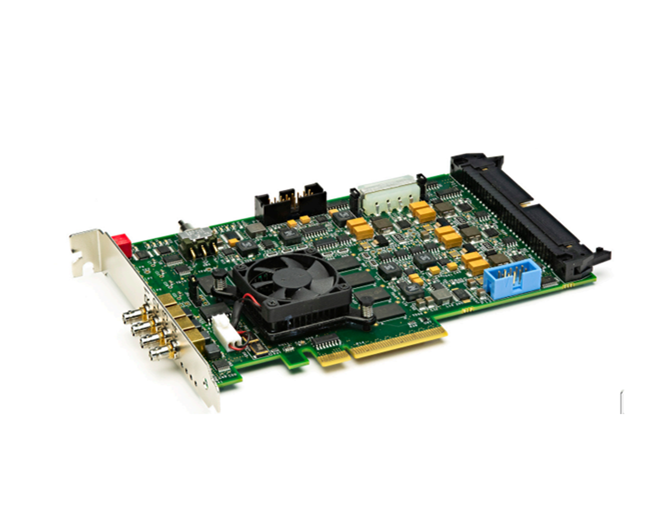

BitFlow自2012年以來一直在銷售CoaXPress圖像采集卡。該標準并沒有停滯不前，BitFlow繼續推出其產品。最新款是Claxon，一款四核CXP-12 PCIe Gen 3圖像采集卡。CXP-12是最新的CoaXPress速度標準，能夠以12.5Gb/s的速度傳輸視頻。雖然通過幀抓取器的數據速度翻了一番，但總體架構仍然與之前的Cyton相同，允許用戶輕松遷移到較新的相機而無需進行重大的軟件更改。

CoaXPress

CoaXPress（CXP）是機器視覺設計相機與幀抓取器的最新互聯標準。CXP支持視頻數據的高速下行鏈路、用于相機控制的低速上行鏈路以及標準同軸電纜的電源。多個CXP連接可以聚合到更高速的相機。

CoaXPress 2.0

相較于之前的版本（6.25-12.5Gb/s），CXP 2.0不僅速度加倍，還增加了許多針對工業機器視覺的新功能。例如，上行鏈路現在的運行速度是原來的兩倍，并且觸發數據包已經經過簡化，以支持更高的相機觸發速度。已添加對設備到主機數據包的支持，支持來自相機的異步消息。此外還增加了對微型BNC連接器的支持，該連接器更堅固，運行速度高于DIN 1.0/2.3；還支持多個相機的時間同步。

應用支持

使用SDK，可以將Claxon添加到程序中，該SDK支持32位和64位操作系統，可以使用C/C++/.NET和復雜的緩沖管理API開發應用程序。此外，可以從網站上下載大多數第三方機器視覺包的驅動程序。Claxon-CXP與所有其當前的BitFlow圖像采集卡軟件兼容。這使得從Camera Link或模擬到CXP的應用程序可以簡單快速地遷移。

產品規格

>> 半尺寸 x8 PCI Express Gen 3.0圖像采集卡

>> 兼容CoaXPress 1.0/1.1/2.0

>> 支持1-4個CXP-12相機

>> 支持多鏈路CXP-12相機（最多四個CXP鏈路）

>> 支持CXP速度從3.25-12.50Gb/s

>> 支持從四臺CXP-12相機同時捕獲數據

>> 所有鏈路都支持低速上行鏈路

>> 使用微型BNC連接器

>> 為所有相機提供電源（每個鏈路最多13瓦）

>> 提供安全電源，全面保護所有電源

>> 即插即用，具有自動鏈接速度和相機參數檢測功能

>> 支持長達100米的電纜

>> 相機可以精確同步，也可以完全獨立

>> 在Gen 1.0/2.0/3.0兼容所有的PCIe x8/x16插槽

>> 每個相機都有獨立的I/O口

>> 對于相機觸發器來說，圖像采集卡具有高確定性和低延遲性

>> 支持對所有相機同時進行命令和控制

>> Windows對于每個相機都有一個獨立的圖像采集卡面板

>> AtreamSync技術可以有最大化的數據吞吐量，同時最大限度的減少圖像延遲

>> 從線掃相機獲取可變長度幀

>> 用于外部控制采集的觸發器和編碼器

>> Windows和Linux的驅動程序、實用程序和示例

>> 在32位和64位平臺上均受支持

>> 大多數第三方處理環境的驅動程序（例如：HALCON、LabView、Visionpro、MATLAB等）

>> 完全GenlCam支持相機控制和捕獲

>> 用于相機控制的可編程信號發生器（每個相機獨立）

>> 正交編碼器支持包括復雜的觸發方案

>> 分頻編碼器/倍頻編碼器

>> 符合RoHS標準

>> 支持BitFlow BitBox
